La capacidad de chiller que necesita tu planta no es un número de catálogo: es el resultado directo de las condiciones reales de tu proceso. Expresada en toneladas de refrigeración (TR) o kilowatts térmicos (kW), representa la cantidad de calor que el equipo puede extraer del proceso por unidad de tiempo.
Elegir un equipo sin ese cálculo previo es uno de los errores más costosos en planta, y también uno de los más frecuentes.
¿Por qué la capacidad de chiller define el resultado de la inversión?
Un equipo subdimensionado no alcanza el setpoint bajo carga completa: los ciclos se alargan, aparecen defectos en el producto y el compresor trabaja al límite de forma continua. Uno sobredimensionado genera arranques y paradas excesivos, eleva el consumo energético e inmoviliza capital sin justificación.
La capacidad de chiller correcta no es la más grande ni la más económica: es la que corresponde exactamente a la carga térmica real del proceso.
¿Qué datos necesitas antes de calcular la capacidad de chiller?
Antes de aplicar cualquier fórmula, el proceso debe entregar tres parámetros concretos:
| Parámetro | Descripción | Cómo obtenerlo |
| Caudal de agua (m) | Litros por minuto o m³/h en el circuito | Caudalímetro o datos de la bomba |

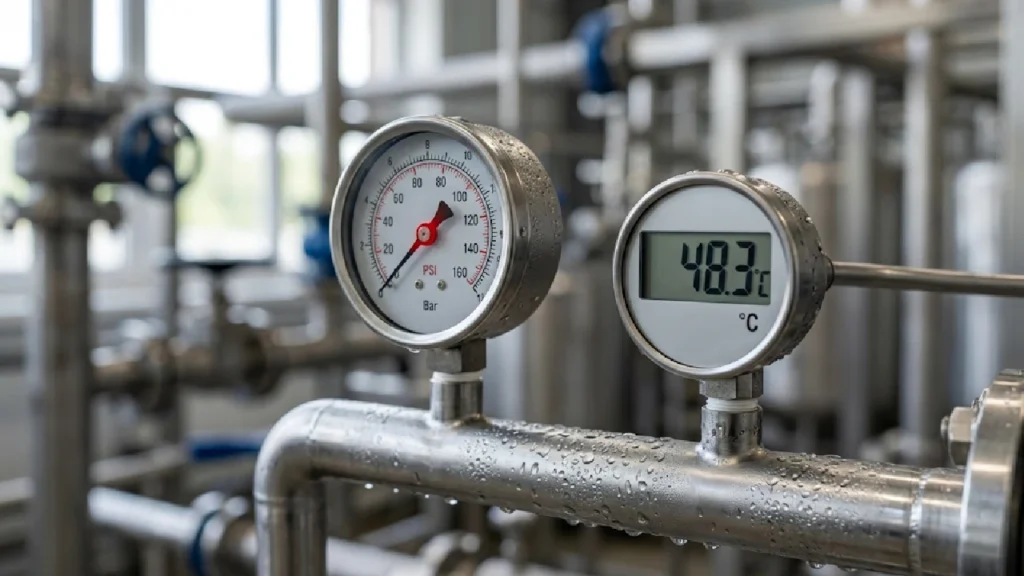

| Temperatura de entrada (T₁) | Temperatura del agua al llegar al equipo | Termómetro en la línea de retorno |
| Temperatura de salida (T₂) | Temperatura que requiere el proceso | Especificación del proceso o del fabricante |
A estos datos se añade un factor de seguridad de 1,15 a 1,25 para cubrir variaciones de carga, calor de bombas y margen de crecimiento.
Fórmula para calcular capacidad de chiller paso a paso
La expresión estándar para calcular capacidad de chiller es Q = m × Cp × ΔT, donde:
- Q = carga térmica (kW)
- m = caudal másico del agua (kg/s)
- Cp = calor específico del agua (4,186 kJ/kg·°C)
- ΔT = diferencia entre T₁ y T₂ (°C)

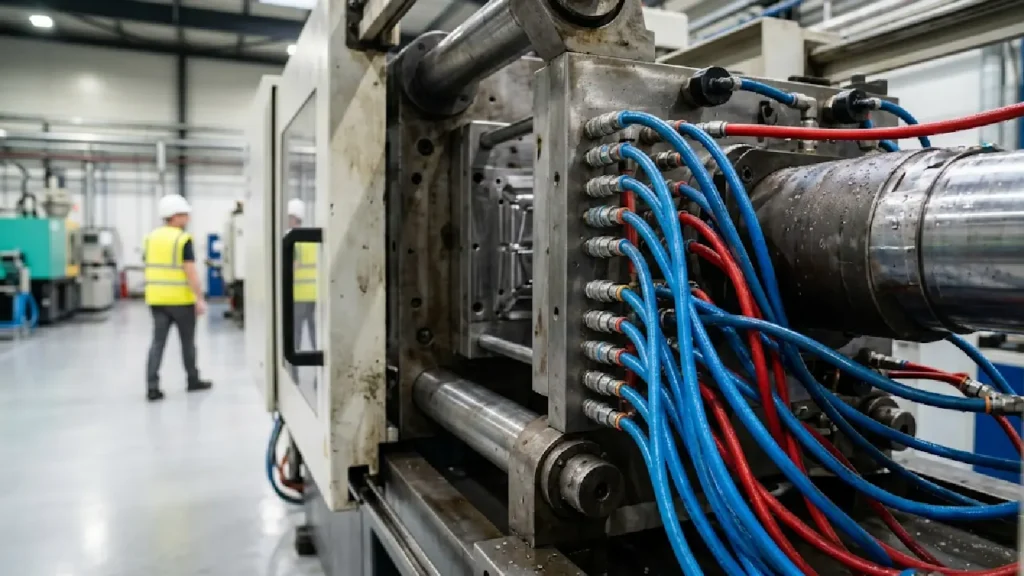

Ejemplo: una planta de inyección plástica con caudal de 80 L/min, retorno de agua a 22 °C y salida requerida de 14 °C.
- m = 80 L/min = 1,33 kg/s
- ΔT = 22 − 14 = 8 °C
- Q = 1,33 × 4,186 × 8 = 44,5 kW
- Con factor de seguridad 1,20: Q total = 53,4 kW ≈ 15,2 TR
Equivalencia base: 1 TR ≈ 3,517 kW.
Factores que modifican la capacidad de chiller en condiciones reales
La fórmula entrega un punto de partida. El dimensionamiento definitivo debe incorporar variables propias del sitio:
Temperatura ambiente: A mayor calor exterior, menor eficiencia del condensador. El equipo debe dimensionarse para la temperatura máxima anual del sitio, no para el promedio.
Altitud sobre el nivel del mar: En ciudades como Bogotá o Medellín, la menor densidad del aire reduce la disipación del condensador entre un 5 % y un 12 %. Es un factor que suele omitirse y genera pérdidas reales de capacidad disponible en el equipo.
Variaciones de carga por turno: El dimensionamiento debe cubrir el pico de carga, no la condición promedio de operación.
Proyección de expansión: Incorporar nuevos equipos sin haberlo contemplado obliga a reemplazar el chiller antes de tiempo. Un programa de mantenimiento preventivo del chiller también preserva el rendimiento del equipo a lo largo de su vida operativa.
Errores frecuentes al dimensionar un chiller industrial
Usar el consumo eléctrico como referencia: La potencia nominal del equipo no equivale a la carga térmica que el chiller debe remover.
Copiar el equipo de otra planta: Procesos aparentemente similares pueden tener cargas térmicas muy distintas según el caudal y las temperaturas de trabajo.
Ignorar el calor del motor hidráulico: En plantas con prensas o equipos hidráulicos, ese aporte puede representar entre el 20 % y el 40 % de la carga total.
Aplicar un factor de seguridad excesivo: Un factor de 1,5 sobredimensiona el equipo sin ventaja técnica. Para elegir bien entre opciones de equipo, el artículo sobre chiller compacto o chiller industrial ofrece criterios claros según la carga estimada.
Preguntas frecuentes sobre el dimensionamiento del chiller
¿Cómo se expresa la capacidad de chiller de un equipo? En toneladas de refrigeración (TR) o kilowatts térmicos (kW). La equivalencia es 1 TR ≈ 3,517 kW. El valor correcto no se elige del catálogo: es el resultado del cálculo de carga térmica real del proceso.
¿Qué ocurre si la capacidad de chiller no alcanza la demanda del proceso? El equipo opera sin alcanzar el setpoint. Los ciclos se alargan, aparecen rechazos por temperatura y el compresor se desgasta prematuramente por sobrecarga continua.
¿La altitud afecta la capacidad de un chiller en Colombia? Sí. En ciudades de alta altitud como Bogotá, la eficiencia del condensador puede caer entre un 5 % y un 12 % frente a las condiciones del fabricante. Debe incluirse en el cálculo definitivo.
¿Cómo se aplica el factor de seguridad al calcular capacidad de chiller? Se multiplica el resultado de Q = m × Cp × ΔT por un valor entre 1,15 y 1,25. Factores superiores a 1,3 sobredimensionan sin beneficio real y elevan el costo de inversión.
¿Cuándo necesito asesoría técnica para definir la capacidad de chiller? Cuando el proceso tiene múltiples puntos de enfriamiento, carga variable por turno o proyección de expansión. En esos casos la fórmula base no es suficiente: se requiere modelar el sistema completo.
Mecalor: dimensionamiento técnico incluido en la asesoría
Los chillers industriales de Mecalor no se seleccionan por catálogo. Cada propuesta parte del cálculo real de capacidad de chiller basado en los datos del proceso: caudal, temperaturas, condiciones del sitio y proyección de carga. Mecalor acompaña el proceso con ingeniería propia, repuestos disponibles en Colombia y soporte postventa.
Solicita una asesoría técnica sin costo y recibe el dimensionamiento correcto antes de cotizar el equipo.
